Hersteller: HuaTec GmbH,20537 Hamburg
Illuburg-Led-Netzteil-24V-12W-Konstantspannung-dimmbar CS5-12V24-D3
Illuburg-Led-Netzteil-24V-12W-Konstantspannung-dimmbar CS5-12V24-D3
Auf Lager
Lieferung in 1-2 Werktagen
Verfügbarkeit für Abholungen konnte nicht geladen werden

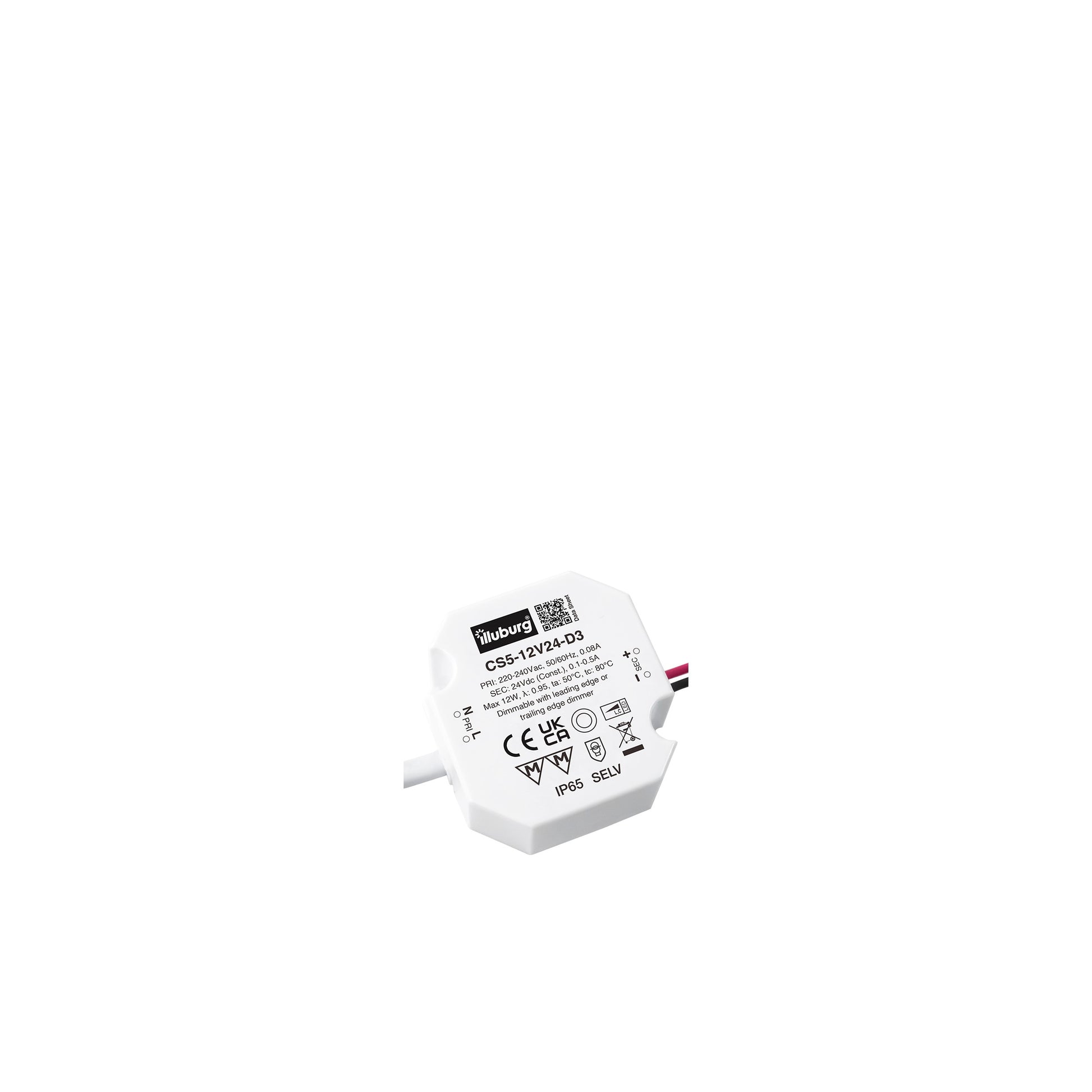

dimmbares Einbaunetzteil CS5-12V24-D3
LED-Netzteil für 24 Vdc Konstantspannung
0,1…0,5 A, 2,4…12 W, IP65, Einbau-Installation
TRIAC (Phasenanschnitt & -abschnitt) dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,95 Volllast |
| Eingangstrom | 0,08 A max. |
| Einschaltstrom | 5 A max. |
| Ausgangsspannung | 24 Vdc |
| Ausgangsstrom | 0,1…0,5 A |
| Nennausgangsleistung | 2,4…12 W |
| Effizienz | ≥ 82 % Volllast |
| Lebensdauer | > 50.000 h |
| Dimmart | TRIAC (Phasenanschnitt & -abschnitt) |
| Dimmbereich | 1…100 % |
Betriebsbedingung
LED Trafo 24V 12W dimmbar Konstantspannung IP65 Wasserdicht für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -20…+50 °C |
| Max. Oberflächentemperatur (tc) | 80 °C |
| Zulässige rel. Luftfeuchte | 5…85 % |
| Schutzklasse | II |
| Schutzart | IP65 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Leerlaufschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen | EN 61347-1, EN 61347-2-13 EN 62384, EN 60598-1 EN 55015, EN 61547 EN 61000-3-2, EN 61000-3-3 |
| Prüfzeichen | CE, UKCA |
| RoHS Übereinstimmend | Ja |
Installation
LED Trafo 24V 12W dimmbar Konstantspannung IP65 Wasserdicht für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Kabellänge, eingangseitig | 290 ± 10 mm |
| Kabellänge, ausgangseitig | 305 ± 10 mm |
| Leitungsquerschnitt, eingangseitig | 2 x 0,75 mm² |
| Leitungsquerschnitt, ausgangseitig | 2 x 18 AWG |
| Abisolierlänge, eingangseitig | 6 mm |
| Abisolierlänge, ausangseitig | 6 mm |
Abmessung
Anschlussplan
